HJ-iAN230BJ野战式光电一体化综合接入光端机





        HJ-iAN230BJ是一款基于SDHPCM和软交换技术的野战式光电一体化综合接入光端机HJ-iAN230BJ采用内插卡式设计,出厂前可根据客户需要灵活选配各种业务插卡,并配备对应的前面板和后面板。本说明书所介绍的是常备的一种业务组合模式。

HJ-iAN230BJ传输线路侧可提供8SDH光口,可选STM-1STM-4STM-16;业务侧主要提供1000M/100M 以太网接口和以太网电接口E1接口、FXO电话接口、FXS电话接口磁石电话接口和群路A接口等1000M/100M EOS以太网业务带宽以VC122M)或VC4150M为步阶,在2M137M150M1000M范围内灵活可设。

HJ-iAN230BJ组网方式灵活,可构建点对点、点对两点、链网、环网等多种网络拓扑结构。HJ-iAN230BJSDH光口可与其他厂家符合相关标准的SDH光口对通使用。FXOFXSMAG业务信令格式可设,因此可与国内外主流PCM产品对通使用

HJ-iAN230BJ提供了多种安全保护机制,包括光线路1+1保护主控交叉盘的1+1保护、光线路环网保护、输入电源1+1供电保护、抗电源浪涌保护、抗静电保护、抗震动保护、防潮保护、防沙尘保护等。

HJ-iAN230BJ 主要定位于军队、武警、公安、消防等专网用户,已被广泛应用于野外训练、应急保障、维稳处突和抢险救灾等应用场景。



机箱尺寸:3U 高,19 英寸宽,132×483×415H×W×D,单位mm)。

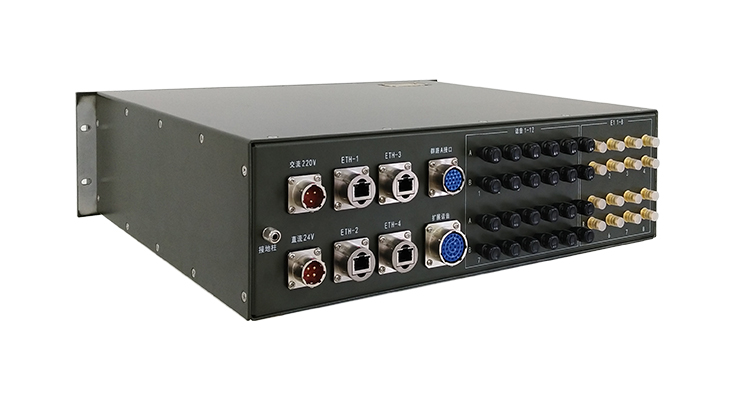

设备采用防尘防潮抗震机箱支持内插卡(用户可在出厂前选择业务插卡)

SDH光接口、以太网光接口、状态指示灯和网管接口位于设备前面板。

电源接口、电话接口、以太网电接口、E1电接口和群路A接口等位于设备后面板。

传输线路提供8路速率可设的SDH光接口(FC型),其中第1路至第4路光口可选155M622M2.5G,第5路至第8路光口可选155M622M

业务侧可提供8路非平衡式75E1业务口。

业务侧可提供24路电话业务口,出厂前可选FXOFXS卡、MAG卡或SOM卡(SOM卡支持通过网管软件将电话口配置成FXSFXOMAG)。

业务侧可提供4GE千兆以太网电接口,单接口带宽可设(1~63×VC122Mb/s137Mb/s 或(1~7×VC4150Mb/s1000Mb/s)。

业务侧可提供2GX千兆以太网光接口,单接口带宽可设(1~63×VC12 2Mb/s137Mb/s或(1~7×VC4150Mb/s1000Mb/s)。

FXS模块和MAG模块均采用独立铃流电路设计,互不干扰、安全性高。

设备支持基于软交换网络呼叫控制的SIP协议,支持V5信令、No.7信令、PRI信令(订制功能)。

设备支持点对点、点对两点、链型和环型组网,或与其他SDH设备混合组网。

设备采用抗浪涌和防雷电路设计,支持电源输入防反接功能。

设备提供完备的状态指示灯,包括光口状态E1状态、电源状态、网管连接状态、以太网状态等。

通过网络管理软件对64K通道、VC12E1)和光通道进行环回设置。

通过网络管理软件可对提供64K通道和VC12E1)通道进行误码测试。

设备可选主控交叉盘1+1热备份(内置)。

设备支持交流电源和直流电源支持电源输入1+1热备份。

设备支持内置风扇散热。

设备提供以太网管理接口,可通过网络管理软件对设备和网络进行管理,网络管理软件主要功能包括配置管理、资源管理、告警管理、性能管理和安全管理五大功能模块。



1 HJ-iAN230BJ接口配置

接口类型

接口配置(含选配

STM-16光接口

2/4/8

STM-4光接口

2/4/8

STM-1 光接口

2/4/8

E1 电接口

8/16/32

100M/1000M以太网电接口

2/4/8

100M/1000M以太网光接口

2/4/8

10M/100M以太网电接口

2/4/8

FXO 电话接口

8/12/16/24/32

FXS 电话接口

8/12/16/24/32

MAG 电话接口

8/12/16/24/32

群路A接口

1/2

网管接口

1

220V电源接口

1/2

-48V/24V电源接口

1/2

注:HJ-iAN230BJ采用内插卡式设计,可根据实际需要选择不同种类的插卡。

当选择不同插卡组合时,有可能需要订制前面板和后面板。




HJ-iAN230BJ野战式光电一体化综合接入光端机,通常被应用于构建野战光通信网络。

HJ-iAN230BJ可提供STM-16STM-4STM-1光接口,因此其既可用于构建STM-16大容量骨干级光通信网络,也可以用于构建STM-4中等容量接入级网络,亦可当作小容量的野战光网络终端设备。

HJ-iAN230BJ支持点对点、点对多点、链型、环型和相切环等网络拓扑,也可以与其他厂家SDH光通信设备对通使用,因此在应用时可根据站点分布、光纤资源、业务需求灵活组网。



3 组网应用拓扑
