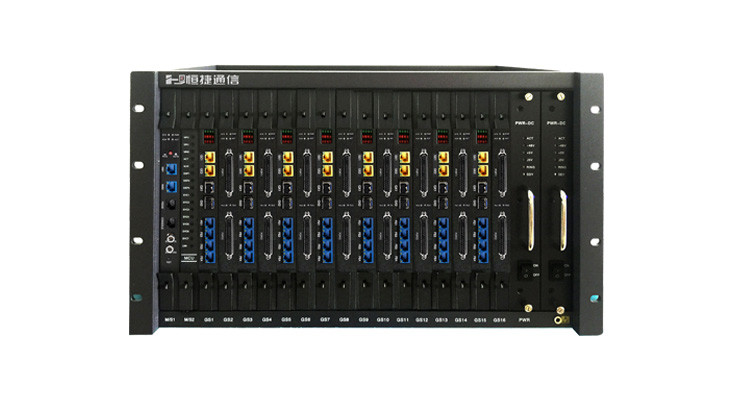

HJ-GAN800千兆以太网光端机

产品概述

    HJ-GAN800集中式千兆以太网光端机是一个集系统管理,日程监控,光纤传输、程控交换四大功能为一体的综合平台,是专门针对公安三、四、五级网联网升级需求而设计的大容量、多业务、高扩展性、高可靠性的综合光传输平台,单套设备最大提供2048门电话分机,并可在1 芯单模光纤上传输多路双向非压缩视频、多路物理隔离1000M 以太网、多路物理隔离100M 以太网、多路电话、多路高保真音频、多路RS232/485/422 异步数据、多路开关量和多路E1 等信号,一芯光纤实现公安三、四、五级网联网。该系列光端机可选配双纤备份功能,实现对光纤路由的保护,全系列支持恒捷通信iNet View G2000网络管理平台。


功能特点

1、支持4096×4096时隙的交换能力

2、支持最大扩展2048门模拟接口(分机+中继)

3、基于电信级的产品设计,支持网管盘,支持SCU热备份;双电源备份和负荷分担;支持光接入支路盘的1+1保护;采用SFP热插拔光接口机板卡全免热插拔设计;

4、内置数字程控交换功能,不需要外接PBX即可实现各站点内部免费电话通信,并可实现紧急调度功能;

5、支持数字中继NO.7NO.1RPIVOIP等接入。

6、16个扩展盘槽位,扩展盘任意组合;

7、单个子框最大支持16块光接入卡或者32路物理隔离千兆以太网、64路物理隔离百兆以太网、128路非压缩视频;

8、单块光收发盘1芯光纤传输,可支持双纤备份,可支持CWDM

9、模块化设计,光收发盘、扩展盘、主机箱分离,支持热插拔;

10、支持DC双电源冗余备份,或者AC220V 供电;

11、支持网管平台对本地设备板卡和远端设备的软件在线升级功能;

产品配置



类别类别

板卡名称

型号

简要说明

可插入槽位

管理单元

网管

NMS

提供系统管理功能,支持网管级联。

1

光收发

千兆PDH接入盘

GA2

SFP双光口,支持1+1备份,,2×GE+4×FE, 可板载16路模拟分机、或者8路视频/音频、8路E1等接口;

光口速率支持1.5G/2.5G/3.125G

3-16

程控交换

电话数字程控交换盘(PBX)

MCU

支持4096×4096 64K时隙交换,集成了数字程控交换机功能,完成内部通话功能,不需要外接PBX,不用配备中继话路盘。也可实现紧急调度功能。

2

E1接口

E1映射盘

E1-16

16E175Ω ,支持成帧/非成帧模式

3-16

中继接入

数字中继盘

DT

支持4×E1、支持NO.7、NO.1、PRI等信令

9-16

IP中继

VOIP中继盘

VOIP

可注册到IMS平台,16-256个通道,最大支持64路并发,多台设备可组网。

3-16

IP分机

IP分机盘

VOIP

可注册256部IP话机,,支持64路并发

3-16

模拟分机

16模拟分机

AS16

16路普通电话分机,提供48V馈电

3-16

外线中继

16模拟中继

AT16

16路普通模拟中继

3-16

外线中继

32模拟中继

AT32

32路普通模拟中继

3-16

其他业务

异步数据接入盘

DATA

16路异步数据RS232/RS485/RS422接口,波特率0~115.2K/bits自适应。

3-16

电源

直流电源盘

PWR-DC

直流48V输入、双源冗余份,支持电源管理。

17-18



交流电源盘

PWR-AC

交流220输入、单主框时使用。

17-18

风扇

风扇箱

FAN UNITE

1U风扇箱,支持风扇管理。
